Построить в 3 проекциях и нанести фронтальный разрез?

Черчение | 5 - 9 классы

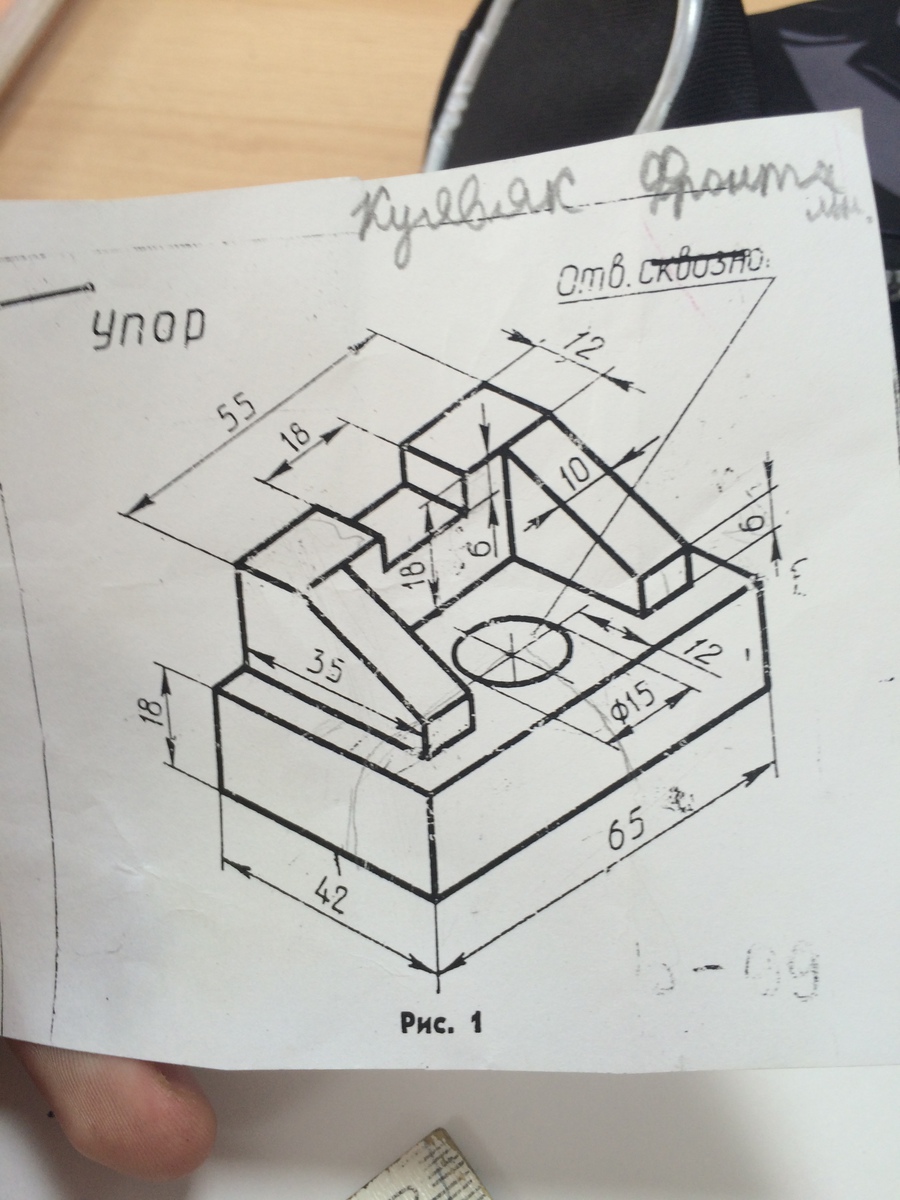

Построить в 3 проекциях и нанести фронтальный разрез.

Ответить на вопрос
Ответы (1)
Gevork65 16 февр. 2020 г., 22:45:24

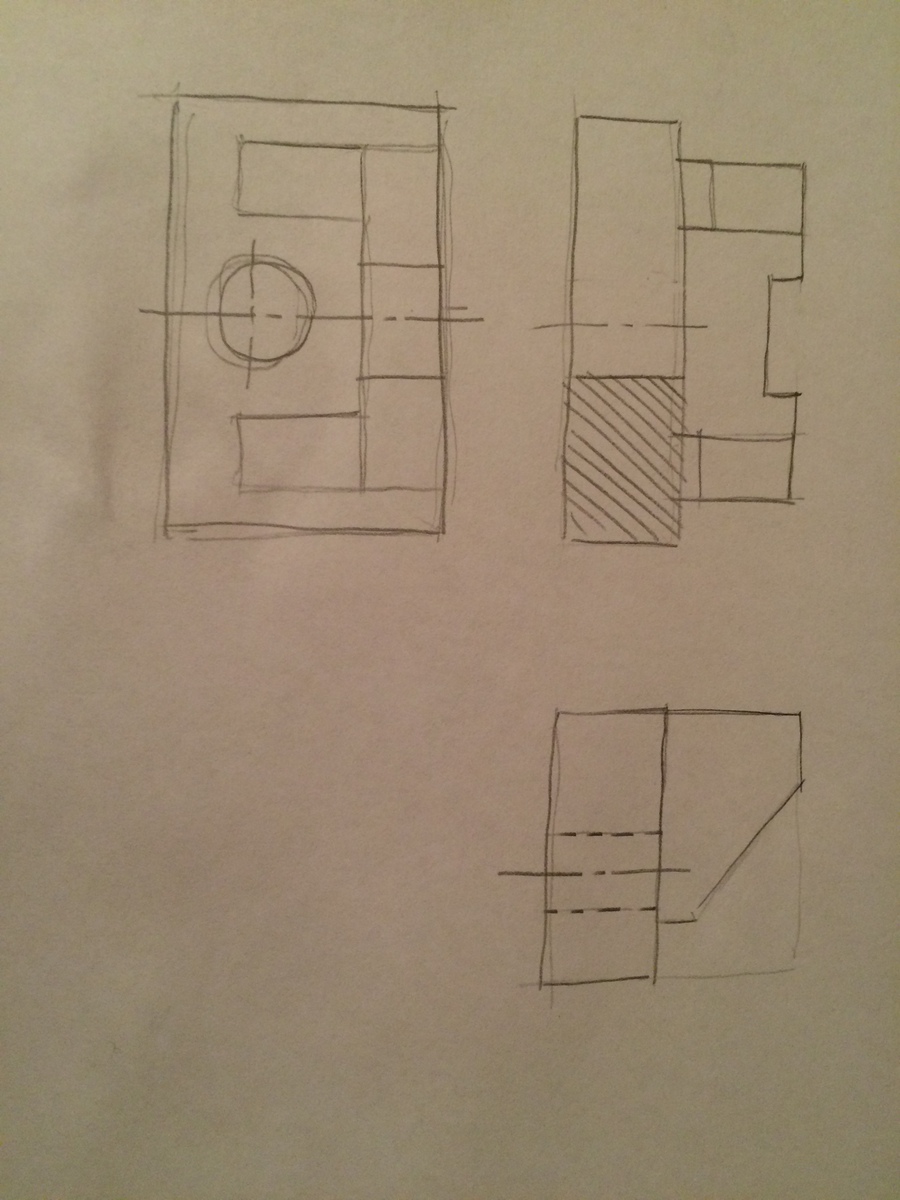

Примерно так, прост я уже позабыл как это делать.
