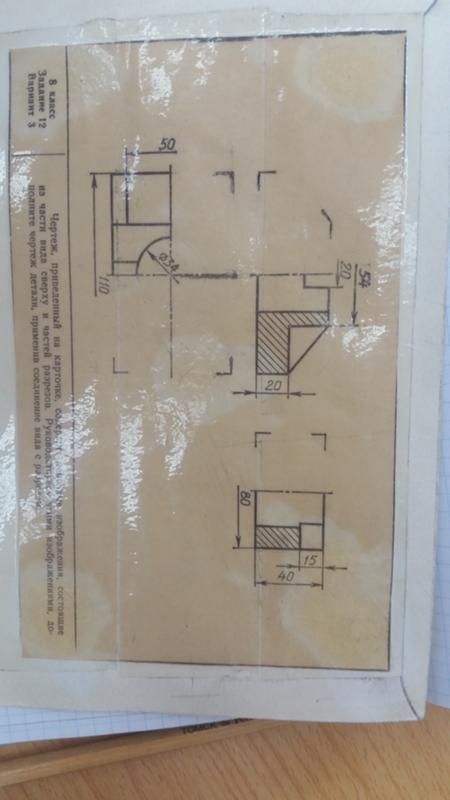

Чертеж, приведенный на карточке, содержит неполные изображения, состоящие из части вида сверху и частей разрезов?

Черчение | 5 - 9 классы

Чертеж, приведенный на карточке, содержит неполные изображения, состоящие из части вида сверху и частей разрезов.

Руководствуясь этими изображениями, дополните чертеж детали, применив соединение вида с разрезом.

Ответить на вопрос
Ответы (1)
KatyaSykes 21 мар. 2020 г., 11:53:46

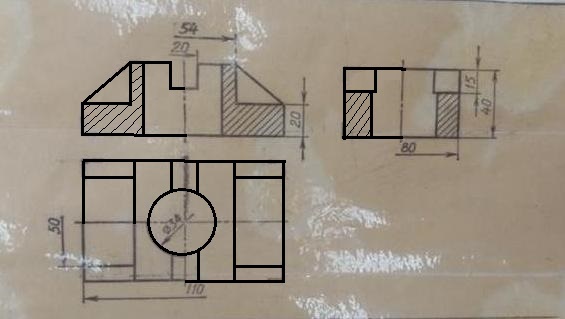

Чертеж, рисунок в приложении.
