Не знаю как построить 3 проекции точек по координатам А 150, 85, 40 В 80 ; 40 ; 12 С 0 ; 120 ; 80 D 150 ; 65 ; 105 E 90 ; 100 ; 43 F 50 ; 50 ; 50.
Обьясните пожалуйста!
Построить проекции линии пересечения поверхностей?
Построить проекции линии пересечения поверхностей.
Черчение?
Черчение.
Аксонометрические проекции 9 класс нужно построить фронтатльную диметрическую проекцию равностороннего треугольника со стороной 40 мм.
Также построить изометрическую проекцию правильного шестиугольника со стороной также 40 мм.
Расположить их параллельно фронатальной плоскости проекций.
( пожалуйста два рисунка тот и другой) и объясните что значит параллельно фронтальной плоскости проекции.
Плииз.
Как строить точки в Аксонометрических проекциях?
Как строить точки в Аксонометрических проекциях?
Даны координаты 4 точек (A, B, C, D) в трёх проекциях.
И ось координат.
Как поставить точку в плоскости?
Например координата точки А в оси Х - 60 ; У - 10 ; Z - 20.
И эта точка должна стоять в каждой плоскости.
Построить линию пересечения двух поверхностей в трех проекциях (два гиперболоида вращения)?
Построить линию пересечения двух поверхностей в трех проекциях (два гиперболоида вращения).
Проекции точки построить три проекции точек?
Проекции точки построить три проекции точек.
A B C.
D. на комплексном.
Чертеже.
Помогите построить третью проекцию модели по двум заданным?
Помогите построить третью проекцию модели по двум заданным.
Выполнить технический рисунок модели.
Помогите построить проекцию слева?
Помогите построить проекцию слева.
Помогите пожалуйста к завтрашнему дню надо?
Помогите пожалуйста к завтрашнему дню надо!
Срочно!
Задание : по аксонометрической проекции построить чертеж в необходимом кол - ве видов, начертить рамку и основную надпись.
Построить недостающие проекции точек А и В, лежащих на заданных поверхностях?
Построить недостающие проекции точек А и В, лежащих на заданных поверхностях.
Построить недостающую проекцию линии, принадлежащей поверхности?
Построить недостающую проекцию линии, принадлежащей поверхности.
Вы зашли на страницу вопроса Не знаю как построить 3 проекции точек по координатам А 150, 85, 40 В 80 ; 40 ; 12 С 0 ; 120 ; 80 D 150 ; 65 ; 105 E 90 ; 100 ; 43 F 50 ; 50 ; 50?, который относится к категории Черчение. По уровню сложности вопрос соответствует учебной программе для учащихся 10 - 11 классов. В этой же категории вы найдете ответ и на другие, похожие вопросы по теме, найти который можно с помощью автоматической системы «умный поиск». Интересную информацию можно найти в комментариях-ответах пользователей, с которыми есть обратная связь для обсуждения темы. Если предложенные варианты ответов не удовлетворяют, создайте свой вариант запроса в верхней строке.

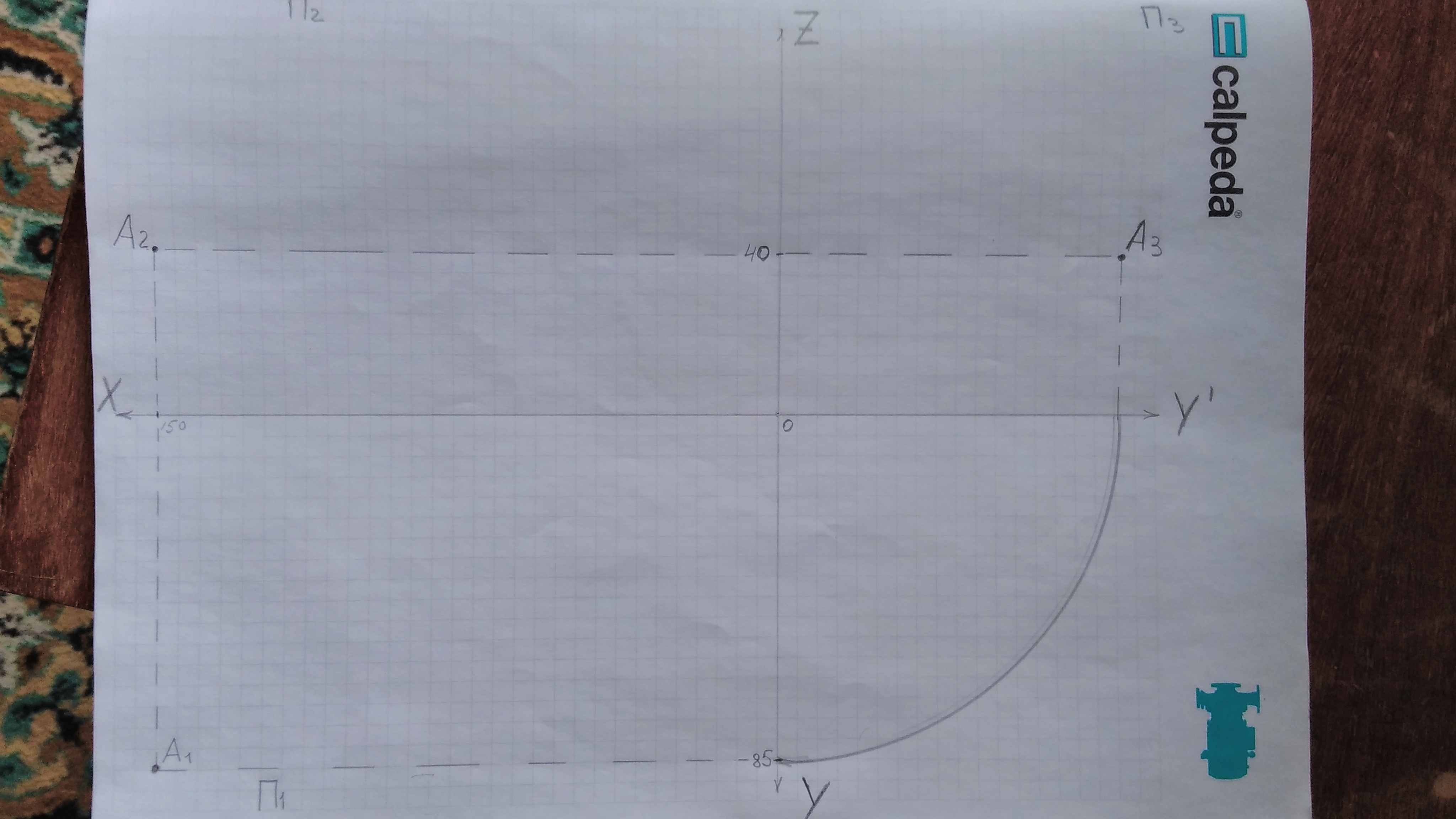

Точ. А
х150 y85 z40
шаг1.
На оси х откладываем 150мм(ставим точку для удобства)
шаг2.
По оси Y отмеряем 85мм, и с этих точек проводим линии, перпендикулярные осям, в пересечении получим точ а1(на проекции 1 - вид сверху).
Ш3. по оси Z отмеряем 40мм, и с оси X(с отмеряных ранее150), ведем линии перпендикулярные омсям и в пересечении получим точ A2(П2, вид слева).
Теперь нужен циркуль(ибо с ним проще и для наглядности), чтобы откладывать точки на П3.
И так, на оси Y у нас уже есть отложенных 85мм, так вот иглу циркуля ставим на ноль, а другой конец на 85(на оси У) и ведем до оси Y'(игрек штрих).
Мы получили отметку на У'
теперь с осей Z и Y' (по оси Z у нас 40, по оси Z' отметка проведенная циркулем),
проводим перпендикулярные линии осям
(Z, Y') и в пересечении получим точ.
A3 / id208681696
если надо, есть фото с последовательными действиями.
