Помогите пожалуйста, нужно определить форму изделия?

Черчение | 10 - 11 классы

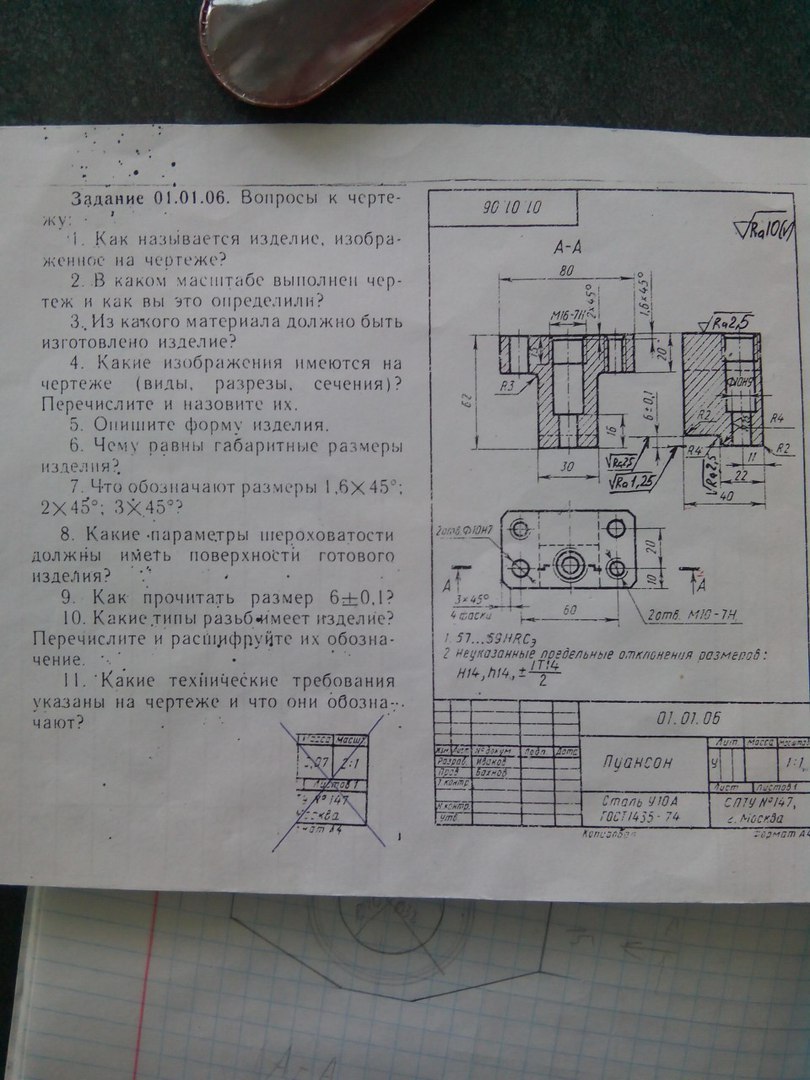

Помогите пожалуйста, нужно определить форму изделия.

Ответить на вопрос
Ответы (1)
Ankakobzeva201 7 февр. 2020 г., 04:53:13

1 изделие наз.

Пуансон

2, масштаб 1 к 1

3, сталь "у 10 А" по госту 14 35 - 74

4, изображен ступенчатый разрез А - А

5,

6.

62 х 40 х 80 (мм)

7, 1, 6 х 45, 2 х 45, 3 х 45 - это фаски с углом 45 град и полкой 1, 6, 2, 3

8, Ra(10) основная поверхность, или наружная не ответственная поверность, остальные Ra(1.

25) Ra(2.

5)

9.

6 + - 1 - это точность размера + 1 мм или - 1 мм

10, резьбы метрические "М" диаметр 10 мм и 16 мм, с внутреннимдопуском "7Н"

11 технические требования (это дополнительная информация) - например, твердость изделия должна быть 57 - 29 HRC( по методу Роквела) и все то, что написано ниже чертежа.
