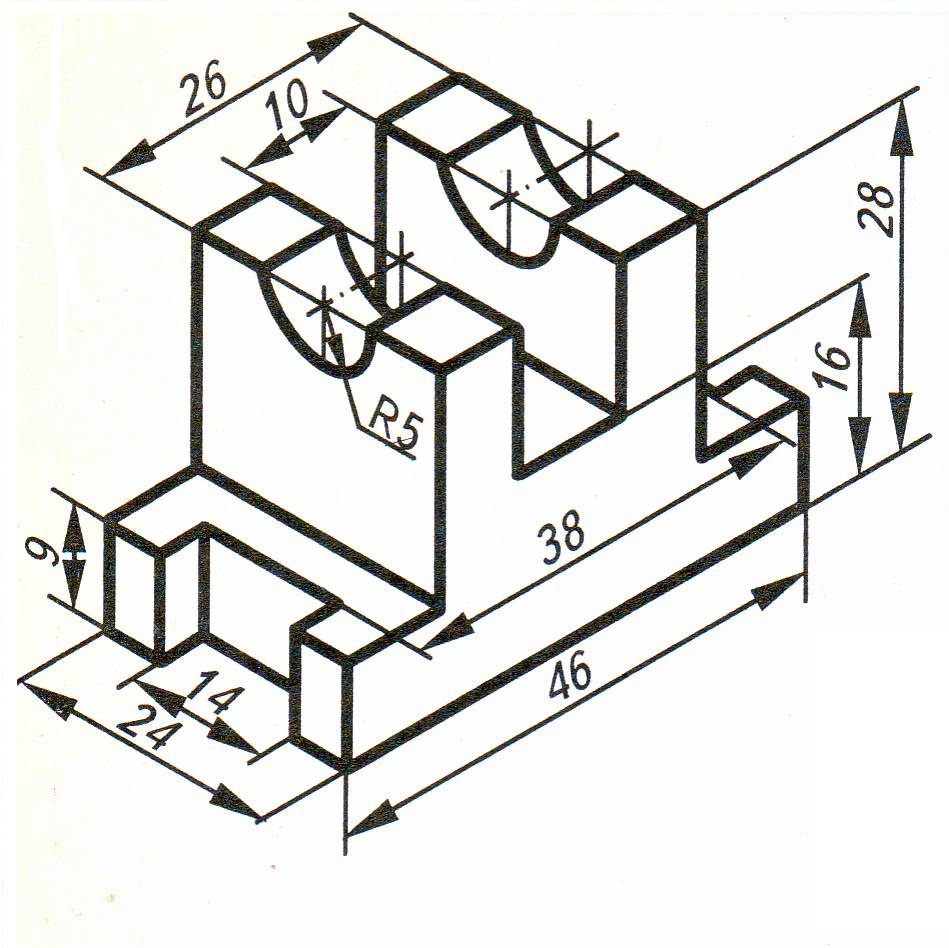

Постройте чертёж детали (3 вида) по её наглядному изображению с учётом симметрии в 2 плоскостях, нанесите размеры?

Черчение | 5 - 9 классы

Постройте чертёж детали (3 вида) по её наглядному изображению с учётом симметрии в 2 плоскостях, нанесите размеры.

Помогите пожалуйста!

Ответить на вопрос
Ответы (1)
Орпвпошщ 7 авг. 2019 г., 06:00:23

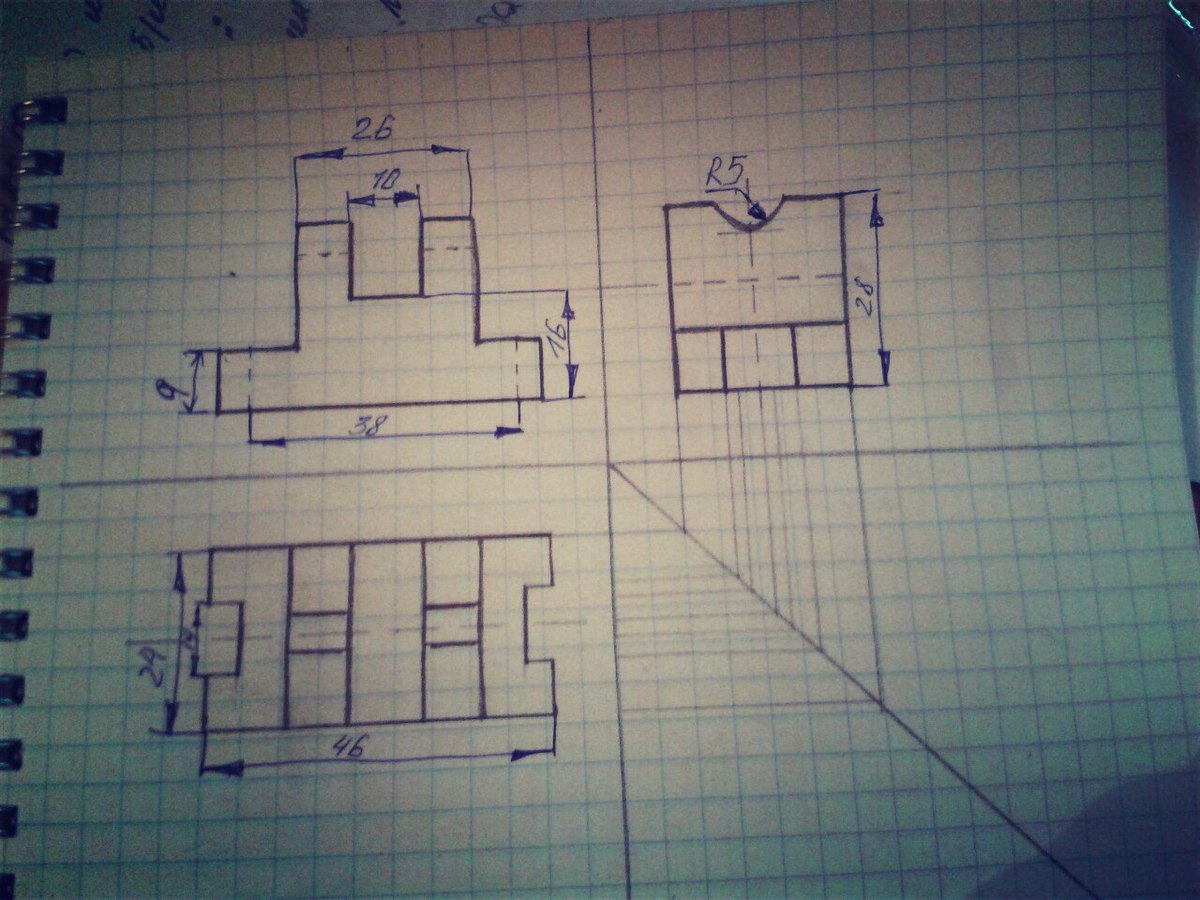

Как то так

Надеюсь поможет

Вроде все размеры указала.
